配網供電質量優化器ESC
產品描述
技術參數

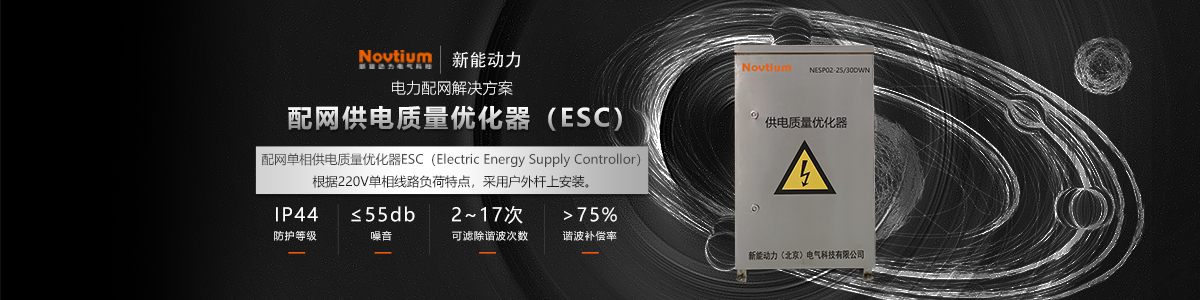

配網單相ESC介紹
新能動力研發生產的配網單相供電質量優化器ESC（Electic Energy Supply Controllor）根據220V單
相線路負荷特點，采用戶外桿上安裝。
不同于傳統的機械調壓或分級調壓設備，其采用新電力電子半導體控制技術跟蹤，響應速度快，
無過電壓風險，同時具備高次諧波濾波及無功無級補償功能，是保障供電系統末端電壓合格率，降低供電線損，
保障供電系統設備安全。
配網單相ESC 特點
采用新半導體技術，整機可靠性高
響應速度快，響應時間小于150 μs
自身功耗低
增加供電容量、降低損耗、凈化電網，提高供電質量，
保障供電電壓合格率
維護方便、箱式結構設計、易于安裝和調試
設計使用壽命20年
模塊采用密封技術，可良好適應惡劣環境，免維護，
運行安全可靠
瞬態穩定電網電壓，消除電網閃變及瞬時跌落，同時
補償無功、諧波
防雨防塵設計，滿足戶外安裝要求
|
規格 |
NES02 |
NES02 |
NES02 |
NES02 |
NES02 |
NES02 |
|
|
額定電壓/VAC |
220 |
||||||
|
額定容量/kVA |
10 |
20 |
30 |
10 |
15 |
20 |
|
|
額定電流/A |
45.5 |
90.9 |
136 |
45.5 |
68.2 |
90.9 |
|
|
輸入電壓范圍/VAC |
220（-40%~30%） |
220（-40%~30%） | |||||
|
額定電網頻率/Hz |
50±10% |
||||||
|
|
|||||||
|
工作環境溫度 |
-40~+55℃（>45℃降容使用） |
||||||
|
運行環境濕度 |
<95％，無凝露 |
||||||
|
冷卻方式 |
強迫風冷 |
||||||
|
防護等級 |
IP44 |
||||||
|
工作海拔 |
0~3000m(＞2000m，需降容使用) |
||||||
|
|
|||||||
|
規格 |
NES04-50/30WN |
NES04-100/30WN |
NES04-200/30WN |
NES04-250/30WN |
NES04-315/30WN |
NES04-400/30WN |
|||
|
額定電壓/VAC |
400 |
||||||||
|
額定電流/A |
72 |
152 |
304 |
380 |
478 |
608 |
|||
|
額定容量/kVA |
50 |
100 |
200 |
250 |
315 |
400 |
|||
|
輸入電壓范圍/VAC |
380（-40%~30%） |
||||||||
|
額定電網頻率/Hz |
50±10% |
||||||||
|
|
|||||||||
|
工作環境溫度 |
-40~+55℃（>45℃降容使用） |
||||||||
|
運行環境濕度 |
<95％，無凝露 |
||||||||
|
冷卻方式 |
強迫風冷 |
||||||||
|
防護等級 |
IP44 |
||||||||
|
工作海拔 |
0~3000m(＞2000m，需降容使用) |
||||||||
|
|
|||||||||
