電能質量綜合優化裝置MEC
產品描述
技術參數

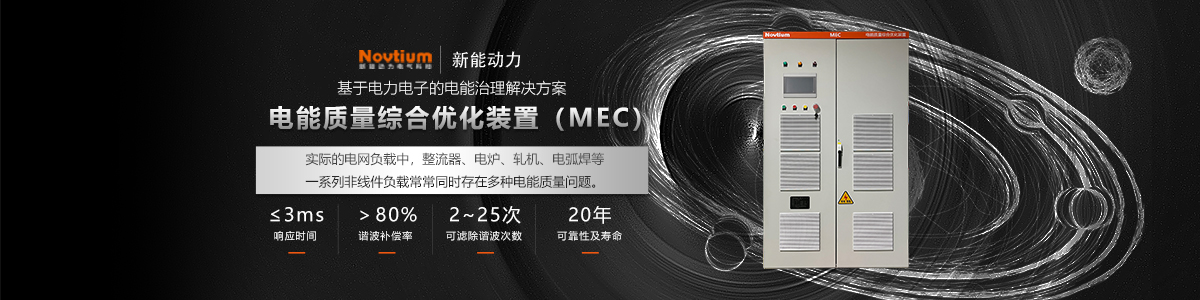

NME系列配電網電能質量綜合優化裝置MEC（Multifunction Electricity Controller & Optimizer）產品，已通過國家電控配電設備質量監督檢驗中心檢測，可快速補償無功功率，濾除諧波，濾除率在80%以上，且抑制電壓波動和閃變能力較強，可有效補償跌落深度在20%、寬度在100ms以內的電壓跌落，并能有效抑制三相不平衡，可靠性和穩定性優越，響應時間小于3ms，可解決傳統并聯電容器補償的缺陷，很好的滿足配電網電能質量及節能應用要求。?
?MEC應用圖? ??
?特點
1.400V，單臺容量可達50~10Mvar
2.大幅度降低低壓配電網的線路損耗，使無功達到就地平衡，提高配電網實際輸電容量
3.濾除低壓配電網用戶設備產生的諧波電流，消除諧波電流在線路上產生的損耗及對其他用電設備的干擾
4.改善三相不平衡問題，提高10kV/0.4kV變壓器運行安全性
5.改善因雷擊、短路、過負荷等原因造成的電壓閃變等異常情況
6.同時補償電網無功、諧波、三相不平衡
?加裝MEC后
1.大幅度降低低壓配電網的線路損耗，使無功達到就地平衡，提高配電網實際輸電容量
2.濾除低壓配電網用戶設備產生的諧波電流，消除諧波電流在線路上產生的損耗及對其他用電設備的干擾
3.改善電網三相不平衡問題，提高10kV/0.4kV變壓器運行安全性
4.大幅度改善由于高壓線路雷擊、瞬間短路、過負荷等原因造成的電壓閃變等異常
| 規格型號 | NMEG02-25D | NMEG02-50D | NMEG02-75D | NMEG02-100D | NMEG02-150D | NMEG02-200D | NMEG02-300D | NMEG02-500D | NMEG02-600D |
| 額定電壓/VAC | 208 | ||||||||
| 輸入線電壓范圍/VAC | 208±20% | ||||||||
| 工作頻率/Hz | 50/60±10% | ||||||||
| 額定容量/kVA | ±25 | ±50 | ±75 | ±100 | ±150 | ±200 | ±300 | ±500 | ±600 |
| 等效電容容量/kvar | 38 | 75 | 112 | 150 | 225 | 300 | 450 | 750 | 900 |
| 額定電流/A | 39 | 139 | 208 | 278 | 416 | 555 | 833 | 1388 | 1665 |
|
|
|||||||||
| 工作環境溫度 | -30~+45℃(40℃以上需降額使用) | ||||||||
| 運行環境濕度 | <95％，無凝露 | ||||||||
| 冷卻方式 | 強迫風冷 | ||||||||
| 防護等級 | IP31/IP30 其它可按客戶要求定制 | ||||||||
| 工作海拔 | 0~3000m（>2000m需降容使用） | ||||||||
| 無功調節范圍 | 從額定容性無功到額定感性無功連續可調 | ||||||||
|
|
|||||||||
| 可濾除諧波次數 | 2~25次 | ||||||||
|
|
|||||||||
| 規格型號 | NMEG04-50D | NMEG04-75D | NMEG04-100D | NMEG04-150D | NMEG04-200D | NMEG04-300D | NMEG04-400D | NMEG04-500D | NMEG04-600D | NMEG04-800D | NMEG04-1000D | NMEG04-1200D |
| 額定電壓/VAC | 400 | |||||||||||
| 輸入線電壓范圍/VAC | 380±20% | |||||||||||
| 工作頻率/Hz | 50/60±10% | |||||||||||
| 額定容量/kVA | ±50 | ±75 | ±100 | ±150 | ±200 | ±300 | ±400 | ±500 | ±600 | ±800 | ±1000 | ±1200 |
| 等效電容容量/kvar | 75 | 112 | 150 | 225 | 300 | 450 | 600 | 750 | 900 | 1200 | 1500 | 1800 |
| 額定電流/A | 72 | 108 | 144 | 216 | 288 | 433 | 577 | 722 | 866 | 1155 | 1443 | 1732 |
|
|
||||||||||||
| 工作環境溫度 | -30~+45℃(40℃以上需降額使用) | |||||||||||
| 運行環境濕度 | <95％，無凝露 | |||||||||||
| 冷卻方式 | 強迫風冷 | |||||||||||
| 防護等級 | IP31/IP30 其它可按客戶要求定制 | |||||||||||
| 工作海拔 | 0~3000m（>2000m需降容使用） | |||||||||||
| 無功調節范圍 | 從額定容性無功到額定感性無功連續可調 | |||||||||||
|
|
||||||||||||
| 可濾除諧波次數 | 2~25次 | |||||||||||
|
|
||||||||||||
| 規格型號 | NMEG06-600D | NMEG06-900DF | NMEG06-1200D | NMEG06-1500D | NMEG06-1800D | NMEG06-2100D | NMEG06-2400D | NMEG06-2700D | NMEG06-3000D | NMEG06-9000D | |
| 額定電壓/VAC | 600 | ||||||||||
| 輸入線電壓范圍/VAC | 600±20% | ||||||||||
| 工作頻率/Hz | 50/60±10% | ||||||||||
| 額定容量/kVA | ±600 | ±900 | ±1200 | ±1500 | ±1800 | ±2100 | ±2400 | ±2700 | ±3000 | ±9000 | |
| 等效電容容量/kvar | 900 | 1350 | 1800 | 2250 | 2700 | 3150 | 3600 | 4050 | 4500 | 13500 | |
| 額定電流/A | 577 | 866 | 1155 | 1443 | 1732 | 2021 | 2309 | 2598 | 2887 | 8660 | |
|
|
|||||||||||
| 工作環境溫度 | -30~+45℃(40℃以上需降額使用) | ||||||||||
| 運行環境濕度 | <95％，無凝露 | ||||||||||
| 冷卻方式 | 強迫風冷 | ||||||||||
| 防護等級 | IP30 其它可按客戶要求定制 | ||||||||||
| 工作海拔 | 0~3000m（>2000m需降容使用） | ||||||||||
| 無功調節范圍 | 從額定容性無功到額定感性無功連續可調 | ||||||||||
|
|
|||||||||||
| 可濾除諧波次數 | 2~13次 | ||||||||||
|
|
|||||||||||
| 規格型號 | NMEG07-75D | NMEG07-100D | NMEG07-150D | NMEG07-200D | NMEG07-300D | NMEG07-500D | NMEG07-600D | NMEG07-800D | NMEG07-1200D | NMEG07-1600D |
| 額定電壓/VAC | 690 | |||||||||
| 輸入線電壓范圍/VAC | 660±20% | |||||||||
| 工作頻率/Hz | 50/60±10% | |||||||||
| 額定容量/kVA | ±75 | ±100 | ±150 | ±200 | ±300 | ±500 | ±600 | ±800 | ±1200 | ±1600 |
| 等效電容容量/kvar | 112 | 150 | 225 | 300 | 450 | 750 | 900 | 1200 | 1800 | 2400 |
| 額定電流/A | 63 | 84 | 126 | 167 | 251 | 418 | 502 | 669 | 1004 | 1339 |
|
|
||||||||||
| 工作環境溫度 | -30~+45℃(40℃以上需降額使用) | |||||||||
| 運行環境濕度 | <95％，無凝露 | |||||||||
| 冷卻方式 | 強迫風冷 | |||||||||
| 防護等級 | IP31/IP30 其它可按客戶要求定制 | |||||||||
| 工作海拔 | 0~3000m（>2000m需降容使用），（高原型0-5000m） | |||||||||
| 無功調節范圍 | 從額定容性無功到額定感性無功連續可調 | |||||||||
|
|
||||||||||
| 可濾除諧波次數 | 2~25次 | |||||||||
